Diagramas
Accesos rápidos
Conexiones de XVR/NVR
XVR/NVR con Alarma y Relé

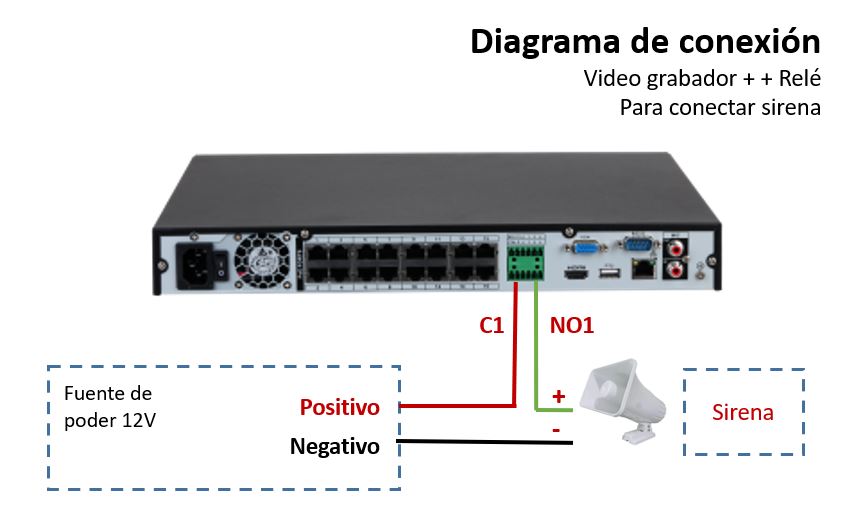

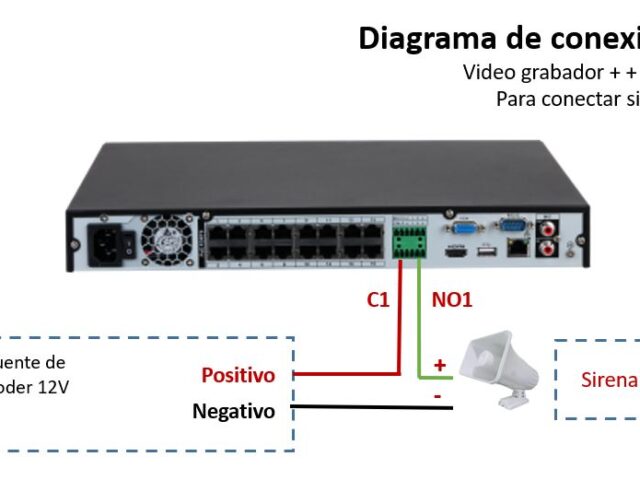

Grabador XVR o NVR con Salida de alarma conectado directamente a una sirena de 12V, conexión máxima 1 amperio.
XVR/NVR con Alarma y Relé

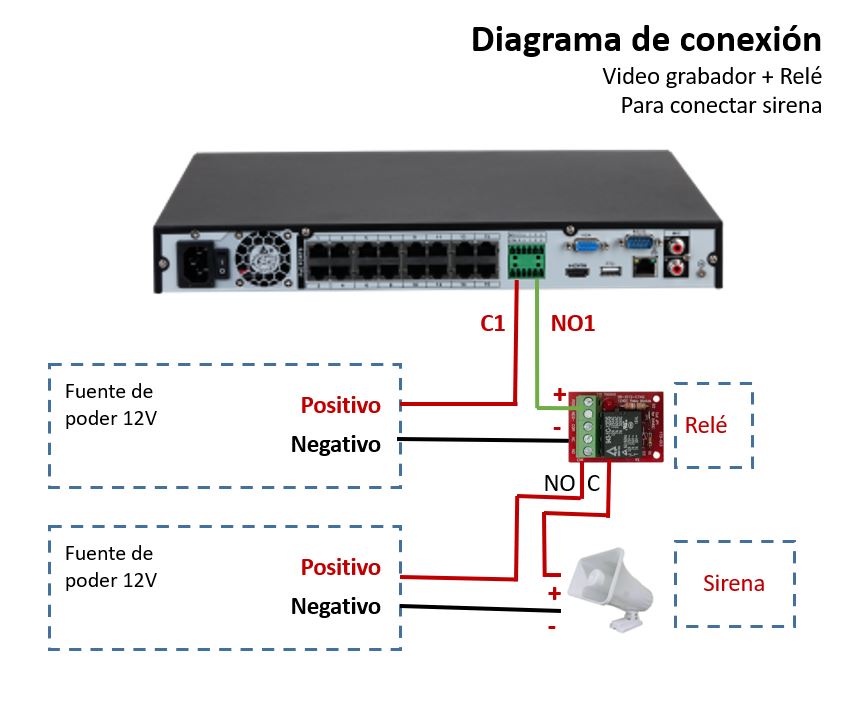

Grabador XVR o NVR con salida de alarma conectado a un relé para alimentar sirena. Relé soporta hasta 120VAC.
XVR/NVR con AlarmBox

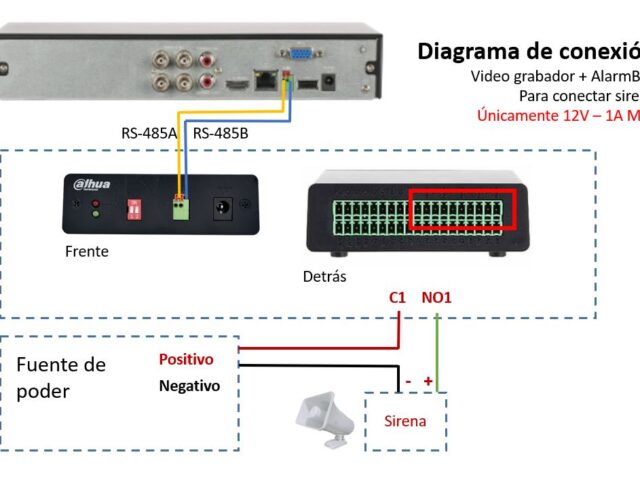

Grabador análogo XVR con RS-485 conectado a AlarmBox ARB1606. 6 salidas de alarma. Conexión máxima 12V 1A.
XVR/NVR con AlarmBox y Relé

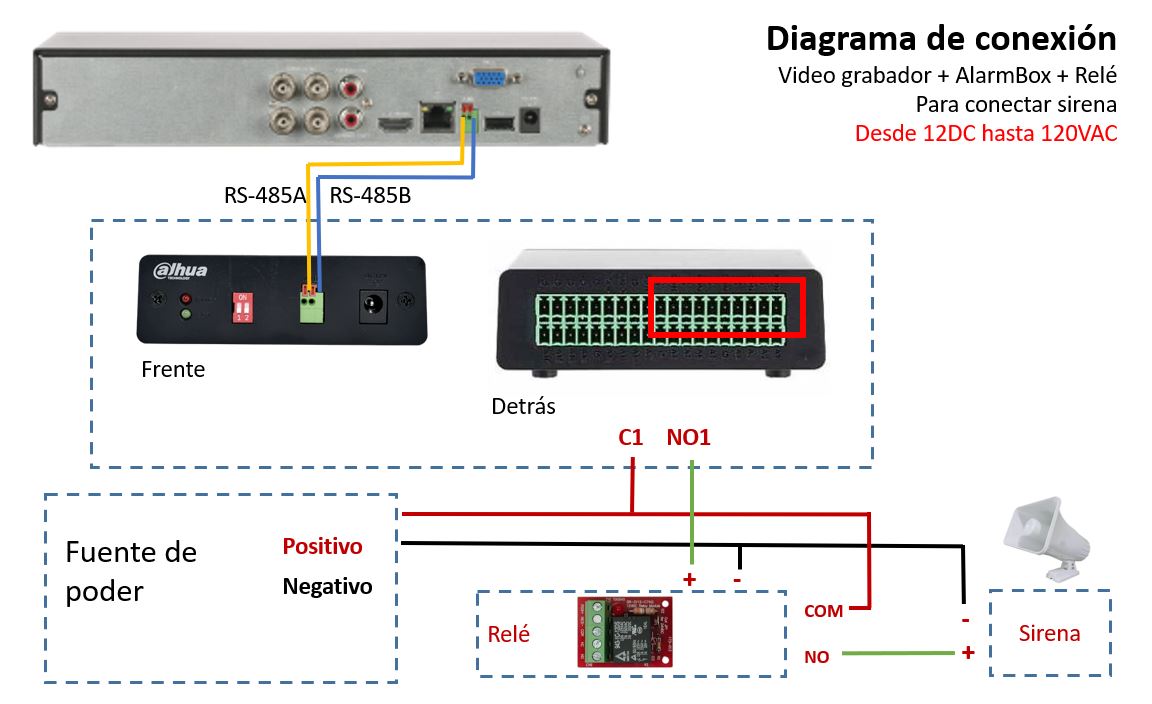

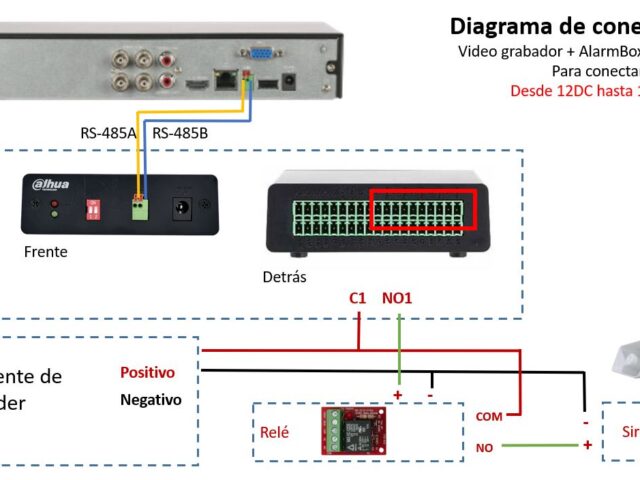

Grabador análogo XVR con RS-485 conectado a AlarmBox ARB1606, respaldado con relé, soporta hasta 120VAC.
XVR/NVR con Alarma y Relé doble

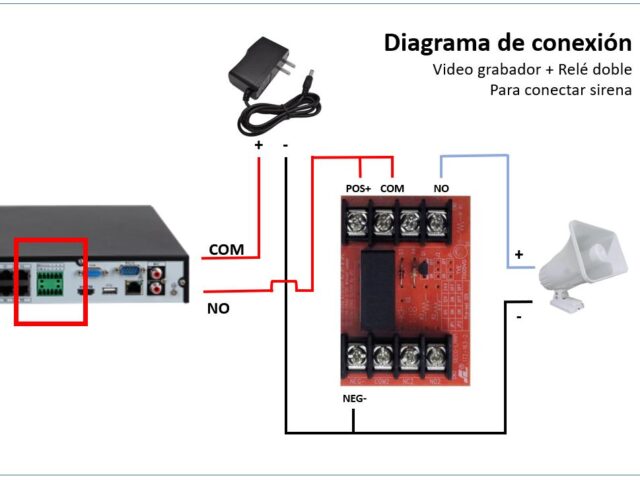

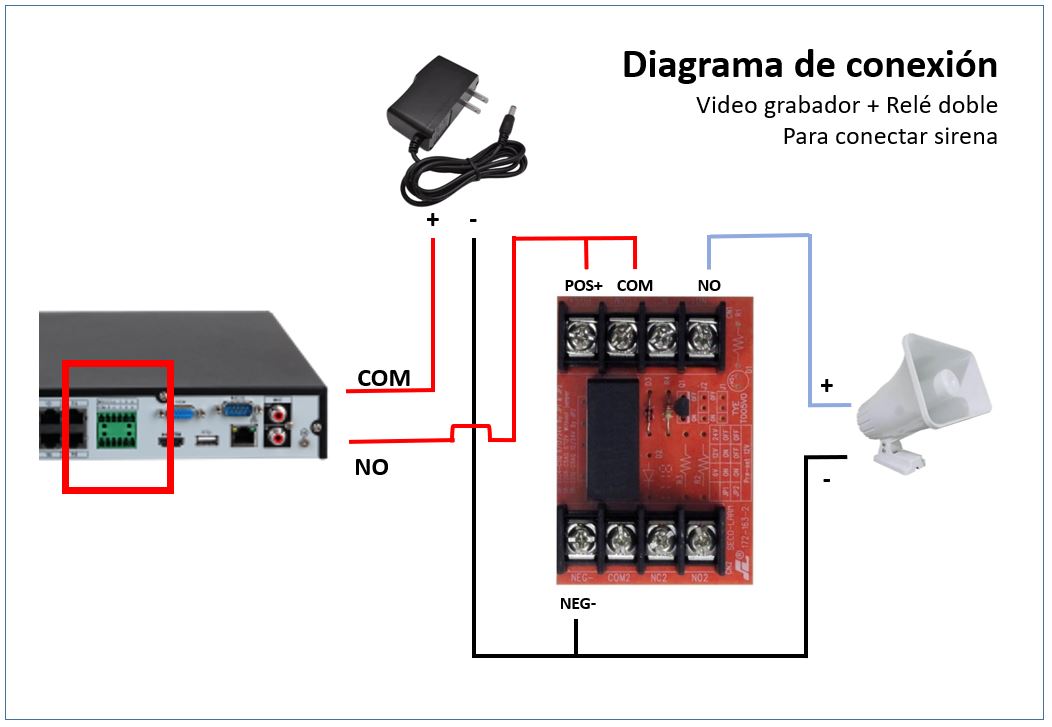

Grabador XVR o NVR con salida de alarma conectado a un relé DOBLE para alimentar sirena. Relé soporta hasta 120VAC.
Conexión correcta de PoE

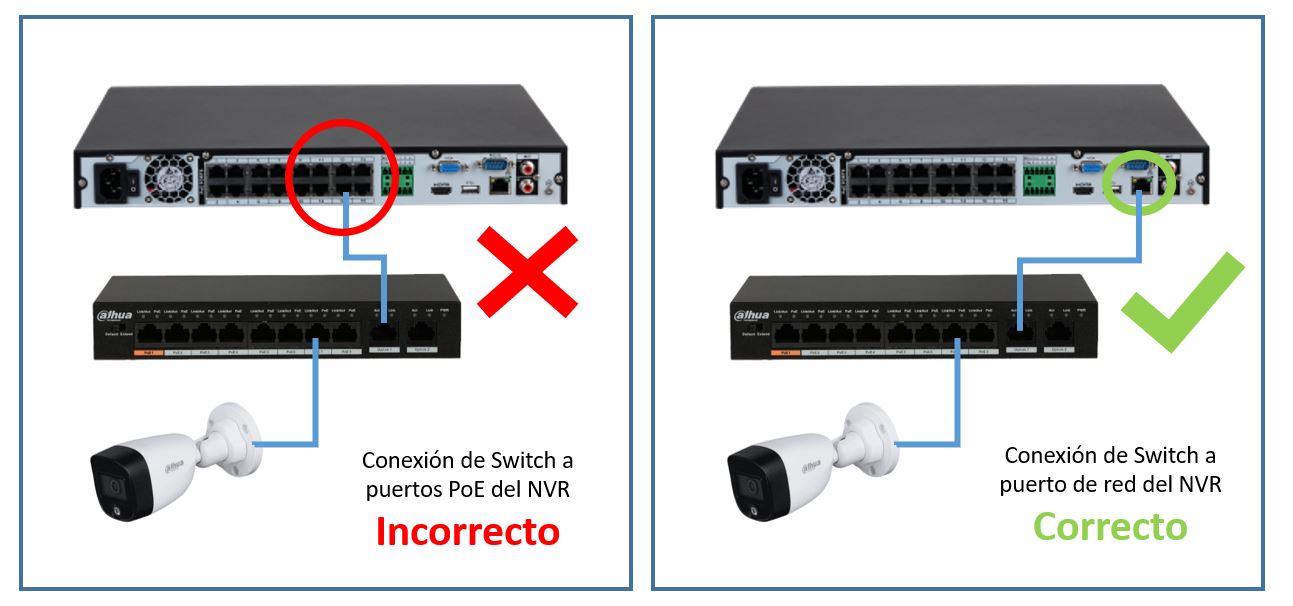

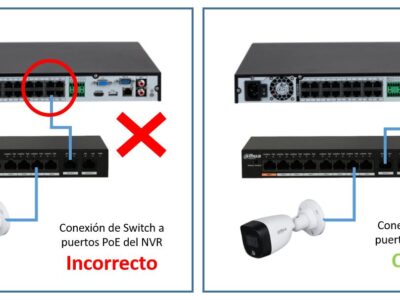

Conexión correcta de Switch a video grabador. Nunca utilizar un switch conectado a los puertos PoE del video grabador.

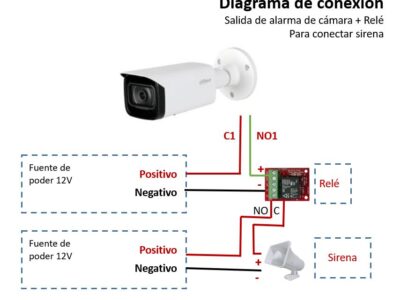

Cámara con alarma y Relé

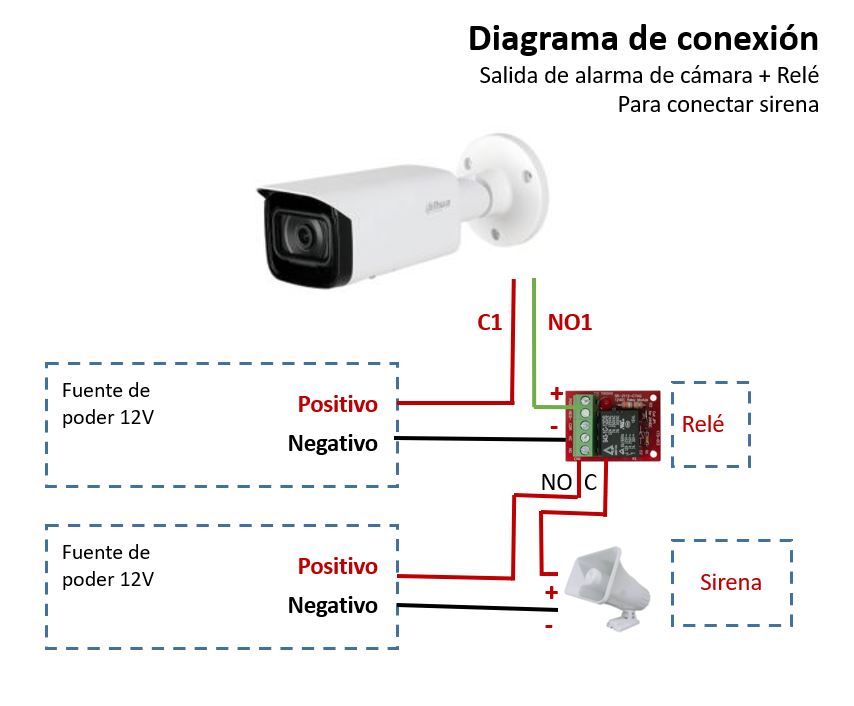

Conexión correcta de Switch a video grabador. Nunca utilizar un switch conectado a los puertos PoE del video grabador.
Conexiones de Video Porteros
VTO conexión regular

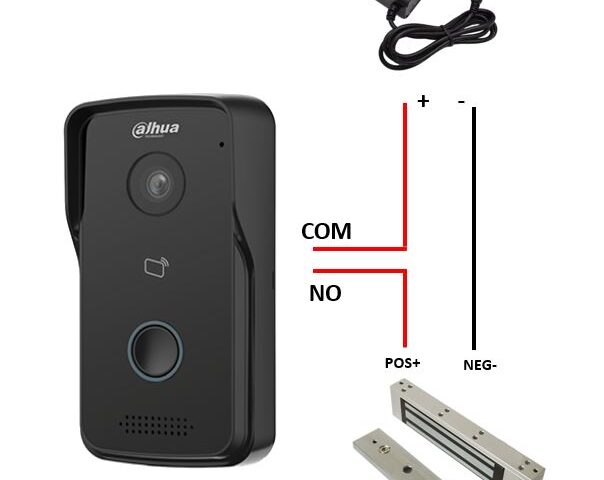

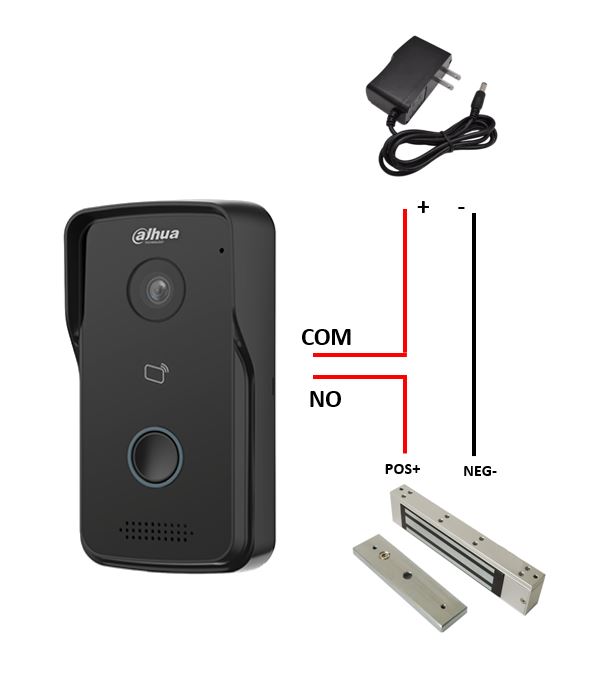

Conexión regular de VTO con cerradura electromagnética, Máximo 12VDC 1A.
VTO conexión con Relé

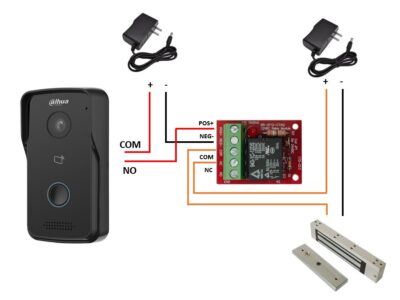

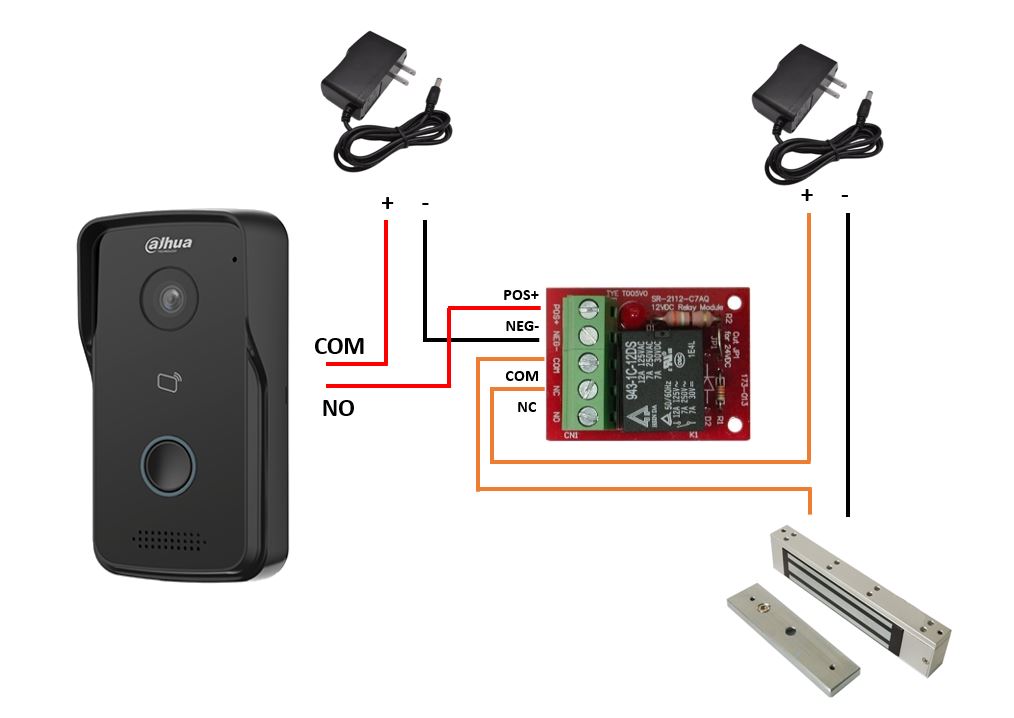

Conexión de VTO a cerradura por medio de relé, soporta hasta 120VAC.
VTO conexión de voltaje AC con Relé

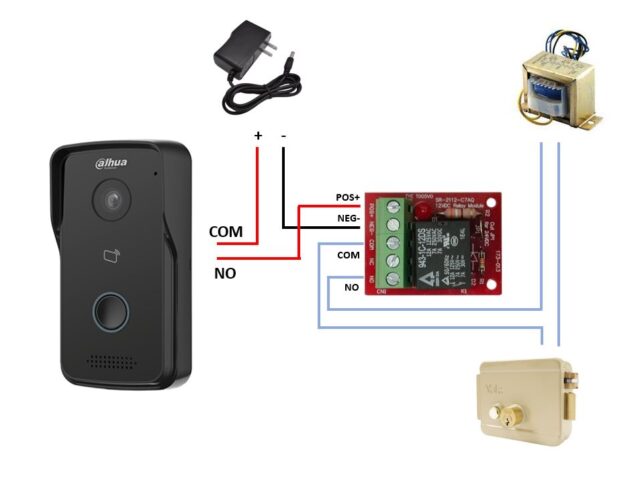

Conexión de VTO a cerradura alimentada con corriente alterna, por medio de un relé. Soporta hasta 120VAC.
Habilitar segunda puerta con módulo DE1010

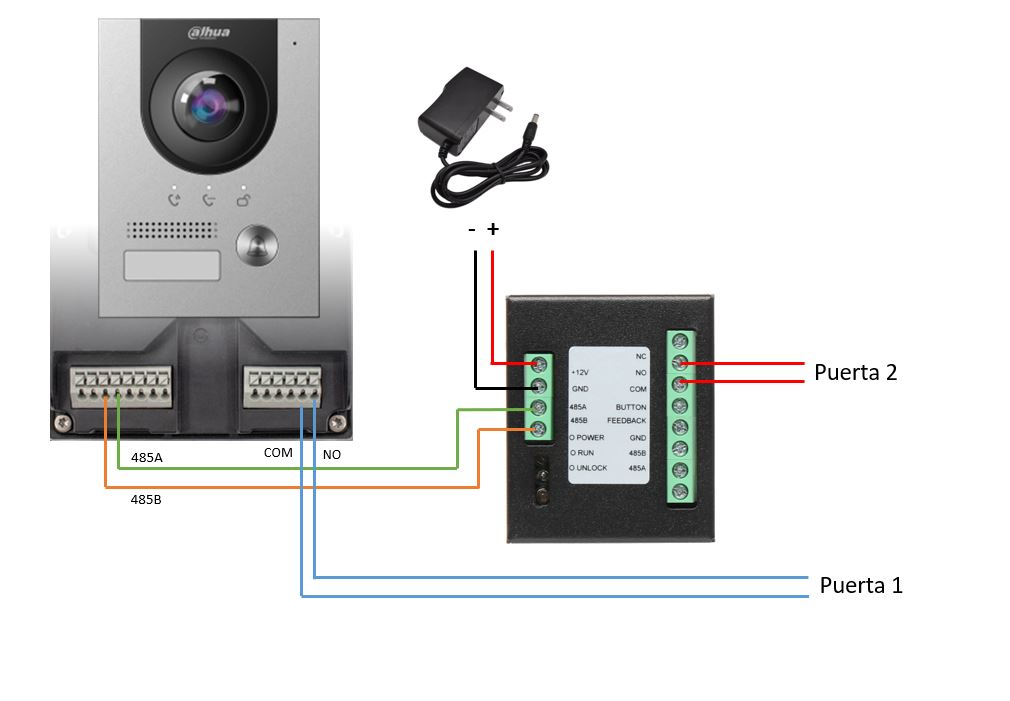

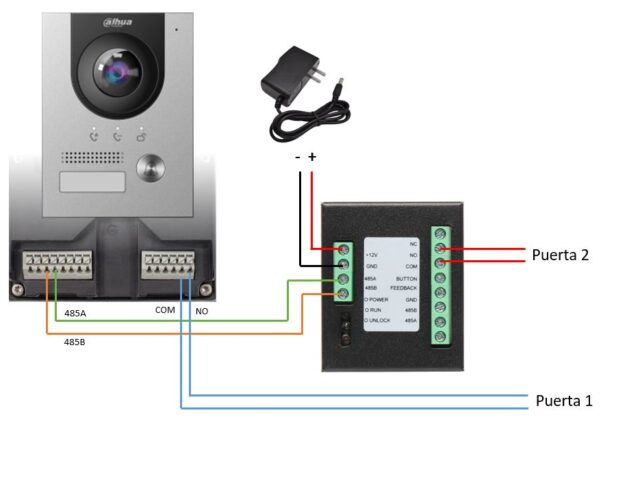

Los VTO soportan dos puertas con el módulo DE1010B, la conexión es por medio de RS-485.
Conexiones de Control de acceso
Conexión ASI6214

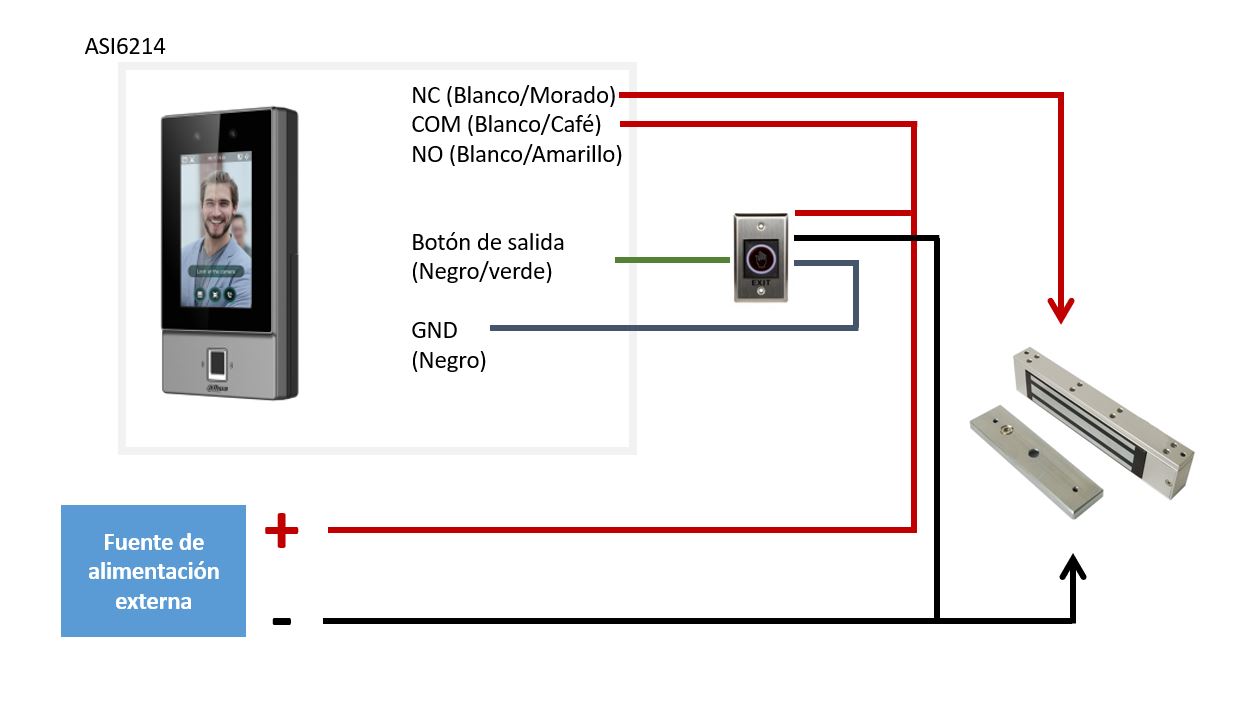

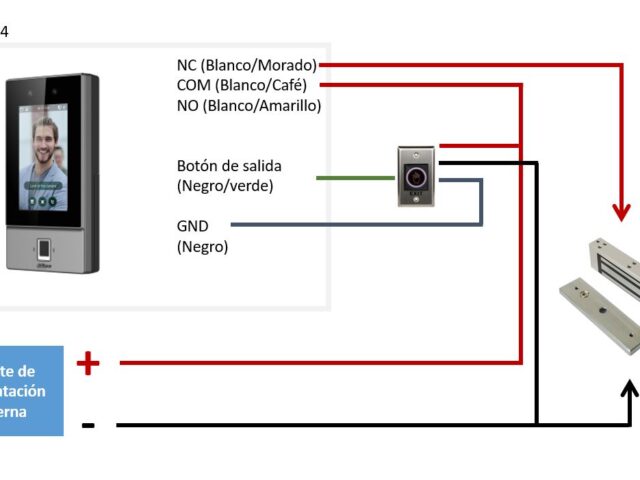

Control de acceso Facial conectado a la cerradura y apertura por botón.
Conexión ASI3213

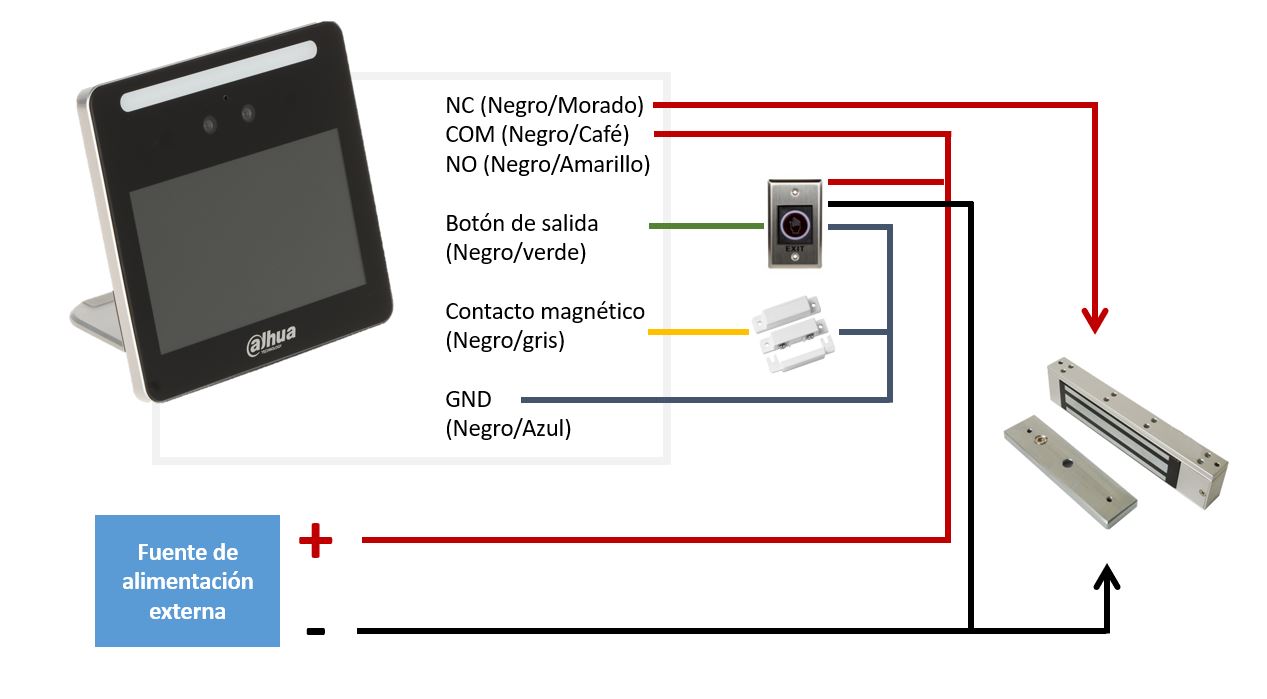

Control de acceso Facial conectado a la cerradura, apertura por medio de botón y detección de apertura por medio de contacto magnético.
Conexión ASI1202

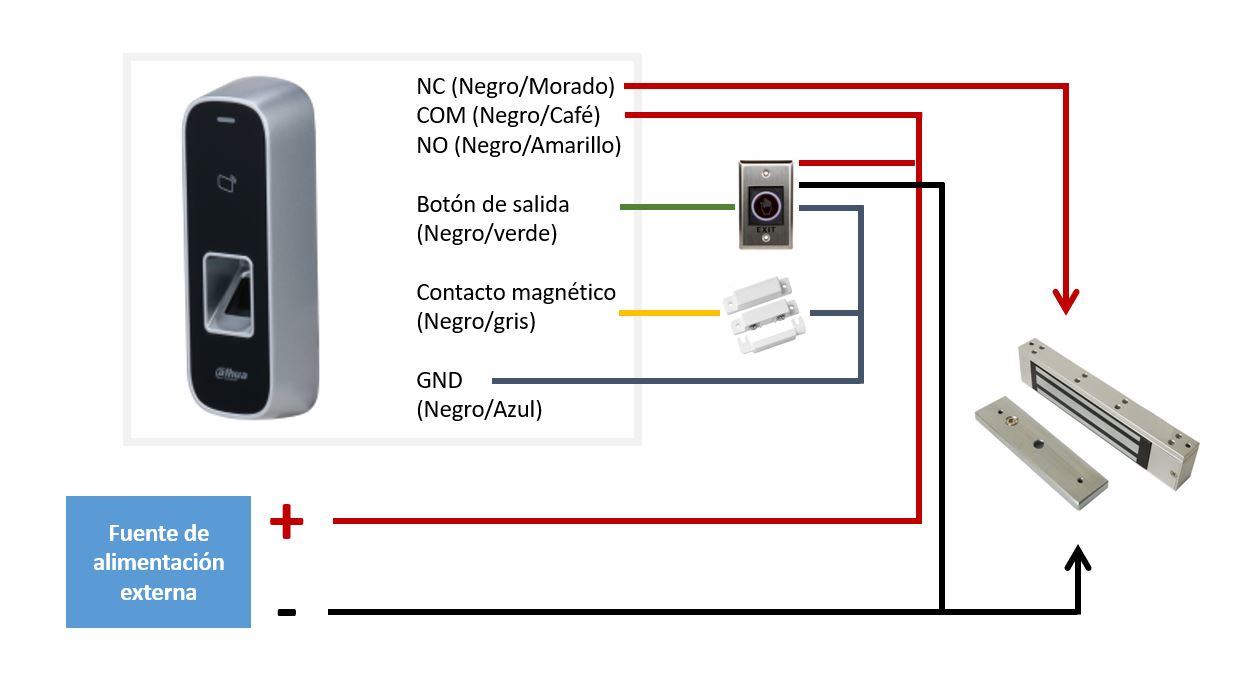

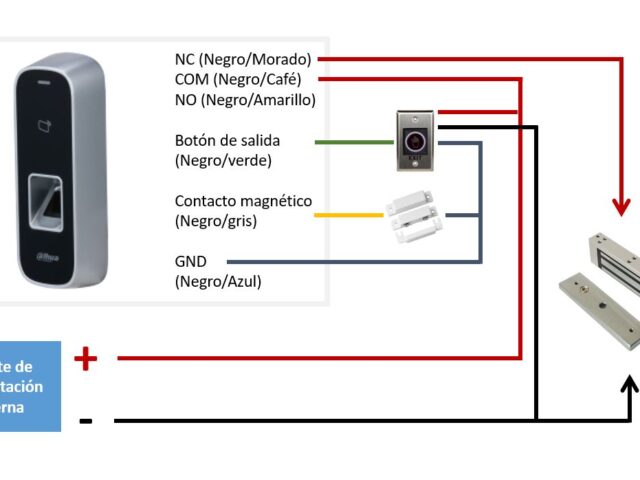

Control de acceso por Huella conectado a la cerradura, apertura por medio de botón y detección de apertura por medio de contacto magnético.
Interconexión de 2 StandAlone

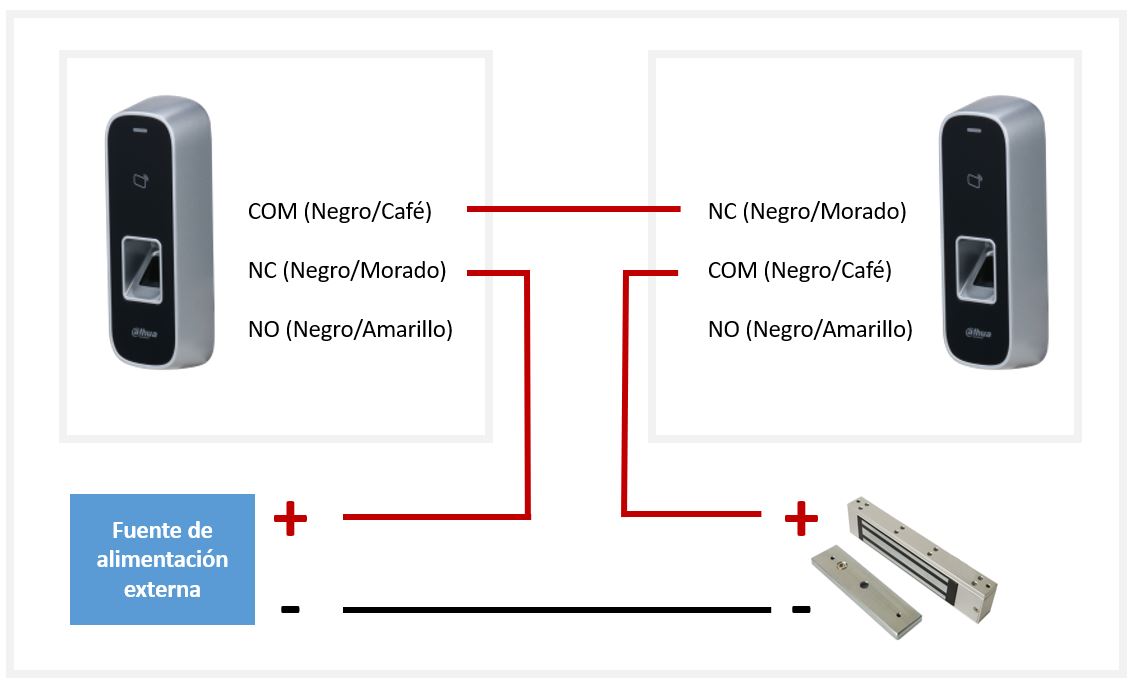

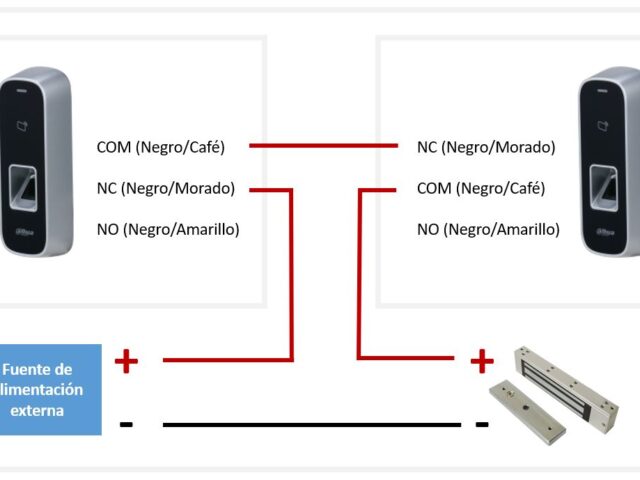

Interconexión de dos StandAlone por medio del contacto Normalmente Cerrado, esto permite que se abra la puerta desde ambos dispositivos.
